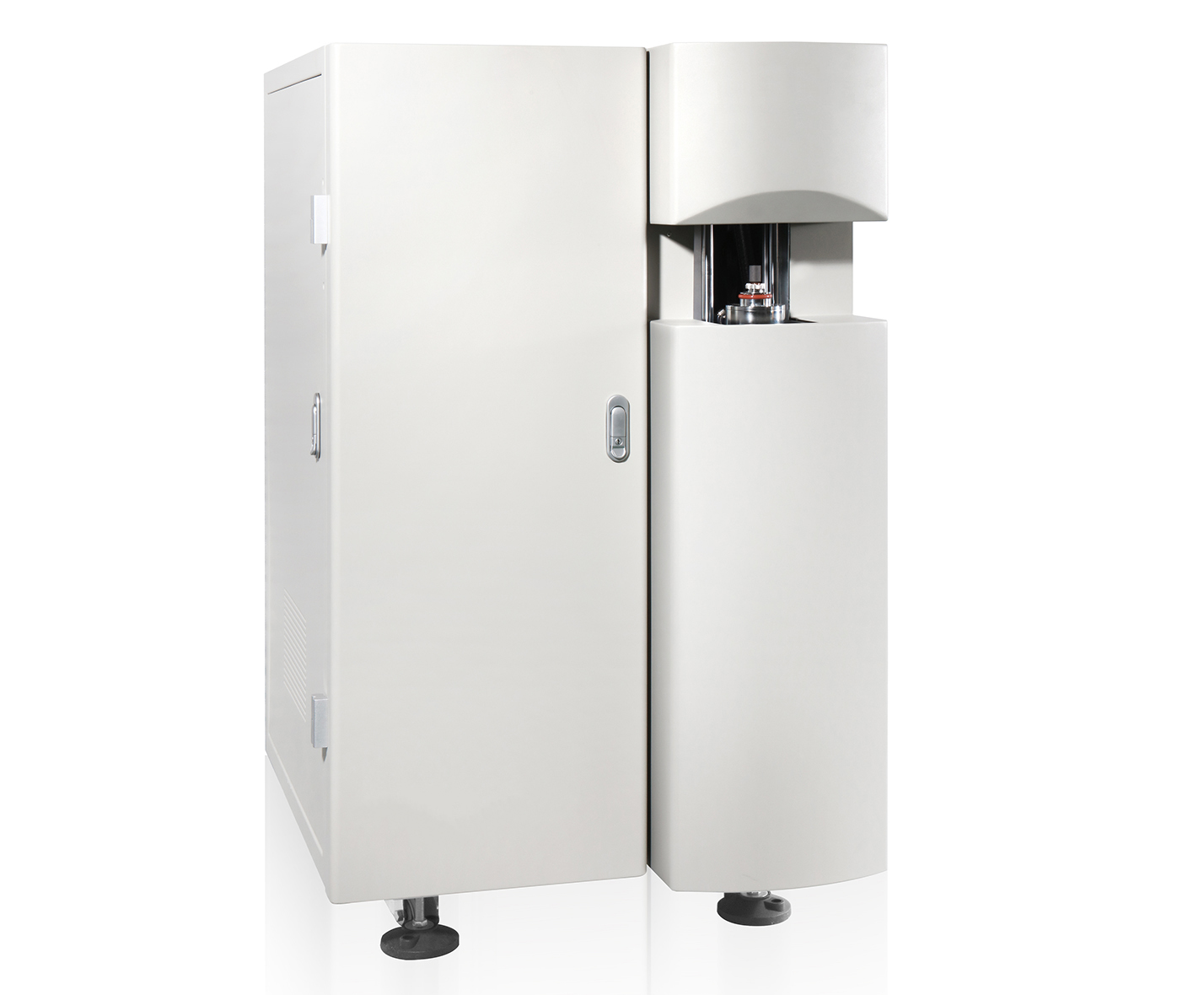

氧氮氢分析仪TC-306
产品参数
1. 产品简介
氧氮氢分析仪TC-306具有可靠性高、稳定性好、检测范围大、分析速度快、运行成本低、操作维护方便等优点。该系列仪器采用脉冲加热熔融-热导和红外检测法，使用电子压力流体控制，广泛应用于冶金、铸造、机械、金属加工等领域。可快速准确测定钢铁、合金、铜、钛、锆、陶瓷、稀土及粉末等各种材料以及其他无机/有机物中的氧、氮、氢元素含量。
2. 分析原理
金属和非金属固体材料中的氧氮氢元素采用惰性气体熔融原理检测，氧氮氢分析仪TC-306可以同时测定样品中的氧氮氢含量。仪器采用惰性气氛下的熔融方法:将预先称重的样品，放入高纯石墨坩埚中，在惰性保护气氛及适当温度条件下释放出样品中的氧、氮、氢。试样中所含不同形式的氧，均与石墨坩埚中的碳结合成一氧化碳或二氧化碳；试样中存在的氮以氮分子释放出；氢以氢分子的方式释放出。
氧的检测 ：
氧元素含量使用红外吸收法进行检测。脉冲炉加热石墨坩埚到被测样品熔融的温度，被测样品中的氧在高温下与石圈坩埚中的碳发生反应生成CO或CO2，被测气体随载气（氦气或氩气）进入高温氧化铜催化装置，其中的 CO 被氧化成 CO2，然后进入 CO2 检测器分别进行检测，测算出其中的CO2的含量，分析软件对检测器的结果进行计算，测算出试样中氧元素的含量。再除以样品质量从而得出氧的百分含量值。
氮的检测：
氮元素含量使用热导法进行检测。脉冲炉加热石墨坩埚到被测样品熔融的温度，被测样品品中的氮在高温下以 N2形式溢出，所生成的含有N2 的混合气体通过吸收装置，其他成分被吸收后剩下N2和载气经流量控制系统进入热导检测器，测算出N2总含量，分析软件对检测器的结果进行计算，测算出试样中氮元素的含量，再除以样品质量从而得出氮的百分含量值。
氢的检测：
氢元素含量使用红外吸收法进行检测。脉冲炉加热石墨坩埚到被测样品熔融的温度，被测样品中的氢在高温下以 H2形式释放，所生成的 H2通过高温转化炉被氧化成H2O 后被载气载入到红外检测单元进行检测，得到H2O 总含量，分析软件对检测器的结果进行计算，测算出试样中氢元素的含量，再除以样品质量从而得出氢的百分含量值。
3. 产品优势
1) 精准的流体控制技术：氧氮氢分析仪TC-306的分析气路为钝化不锈钢材质，相比其它材质寿命更长也更可靠。气路采用并联设计，各元素气路均有独立的流量控制装置，控制更加精准，方便仪器操作员进行仪器检漏。
2) 成熟的检测池技术：核心部件红外检测池采用经过几十年检验的NDIR检测原理，技术成熟度高，量程跨度大，运行稳定。
核心红外检测器池体具有如下特点：
选用高效、长寿命的铂铑合金贵金属微型红外光源及金属反射镜，内壁镀金气室，光学效率更高；
选用国际先进水平欧洲原装进口的集成红外传感器等专有元件、高精度A/D采样卡，使整机有极高的检测灵敏度，可有效检测ppm级的氧/氮/氢含量；
选用高效窄带红外滤光片，矩形系数好，截止深度高，特征波长透射率高，带宽小，中心波长定位精度高，可以更好的屏蔽其他元素谱线的干扰；
选用国际品牌红外传感器，常温工作，探测率优于国内同类产品，处于国际领先水平，能满足超低含量分析要求，同时具有更好的的稳定性和可靠性；
3) 先进的红外氢检测技术：
采用红外光学原理检测氢元素，能够再氦气条件下工作，比对传统的热导池测氢模式，真正实现了氧氮氢同时检测，即一次分析同时得出氧氮氢三个元素含量。
每个红外检测装置都有独立的恒温控制装置，升温更快，控温更精确，避免了传统恒温箱的温差问题；
4) 氧氮氢分析仪TC-306采用了成熟的坩埚下对中方式，使得坩埚能与电极充分接触，并使热量沿坩埚壁均匀分布，达到样品在坩埚中充分熔融的目的。
5) 氧氮氢分析仪TC-306配备高功率电极脉冲炉，额定输出功率为 8kVA，采用强力内循环水冷装置，上下电极冷却效果极好，电极脉冲炉的故障率非常低。电极炉上电极采用自研的合金材料结构，具有耐高温、强度高、寿命长等特点，下电极采用电极片设计，长期使用后只需更换电极片而无需更换昂贵的整个下电极，极大了降低了后期的使用维护成本。
6) 仪器采用落地安放模式，无需试验台，适合站姿和坐姿工作模式。
7) 冷却装置采用工业级大制冷量专用风冷式冷水机，无需外接水源，可精确恒定的控制水温度，保证上下电极工作温度的一致性。
8) 选配的远程故障诊断功能模块，使氧氮氢分析仪TC-306可直接与公司的维修部门联通，提供更快的解决（维修）方案，缩短仪器维修停用的时间。
4. 产品技术指标
应用领域 | 黑色金属、有色金属、各类合金、锆、钛、钼、镍、陶瓷、稀土以及其他固体材料中的氧/氮/氢含量的测定。 |
分析范围 | 氧：0.1ppm ～ 10%* 氮：0.1ppm ～ 5％ * 氢：0.1ppm ～ 3000ppm* 注：* 改变称样量均可改变测量范围 |
分析精度 | 氧、氮：1ppm 或RSD≤ 1%；氢：0.2ppm 或 RSD≤2% （注：以不大于参考物质的标准偏差或不确定度为准） |
灵敏度 | 0.01ppm |
分析时间 | 氧：120～180s，** 氮：120～240s，** 氢：120～180s，** 注：**从样品开始提取气体到测量结果显示，根据不同样品的特性及设定条件而定 |
分析方法 | 氧：非色散红外吸收法（）； 氮: 热导检测法）； 氢：非色散红外吸收法。 |
称样量 | 一般为 1g，可以根据样品含量改变称样量 |
载气 | 氧：高纯氩气或氦气；氮：高纯氦气；氢：高纯氩气或氦气*** 注：***具体载气选择以实际情况为准 |
动力气 | 普通氮气（或净化压缩空气）0.25Mpa |
工作电源 | AC220V，50Hz,15KVA |
仪器外形尺寸及重量 | 1000×800×1400mm，150Kg |
注：以上参数供参考
应用软件
在Window 操作系统上中文应用软件，PC接口采用了数据交换技术， 构筑了一个上下位机通讯的系统工作模式，多窗口、多任务操作，在数据库的管理上，实现了数据的自动存储、拥有功能强大、多重过滤数据库检索引擎，通过网络实现数据库远程监控，工作曲线的动态同步显示、存储、放大及多重曲线的多层次比较等几十种功能。
软件主要功能
快速显示分析的结果和分析曲线；
分析结果自动存储；
样品重量自动输入；
高低含量自动切换；
仪器参数实时监控；
发生错误时自动报警；
动态释放曲线的绘制与存储、卸载；
分析结果多种校正模式，可人工校正，也可以通过分析结果进行校正;
可单点校正，也可多点校正；
对数据进行筛选、求平均值、标准偏差、相对偏差等；
软件可根据用户应用，可自行设计若干条校准线，大大方便用户的使用；
主机可以和计算机、打印机、电子天平等连接实现数据传输；
可对分析时间、空白值进行调整；
用户可对于不同的分析样品存储若干分析方法；
可存储很多样品重量（数量只受限于计算机硬盘容量）；
可输出正规格式的结果报告；
可以与用户数据库连接，实现分析结果的远程传输，易于实现分析结果的网络化管理；
可快速进行仪器空白测定；
可进行样品编号的存储和编辑；
可应用于自动进样，实现仪器的自动化操作；
配备16个通道，根据分析材料和含量的不同可以自由的配置使用。

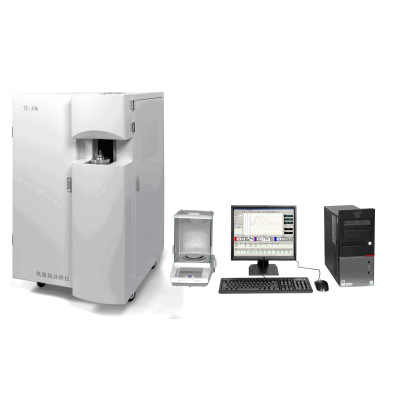

氧氮氢分析仪TC-306锐风配置清单
1 | 氧氮氢分析仪TC-306主机 | 脉冲电极炉：最大功率8.0kW，最高温度3000℃ 气路系统：电磁阀、汽缸、气管、气路接头等气动 元件采用意大利 CAMOZZI品牌产品。 氮检测系统：采用高灵敏度热导检测池一套 氧检测系统：采用高灵敏度红外检测器一套 氢检测系统：采用高灵敏度红外检测器一套 | 1台 |
2 | 电子天平 | 赛多利斯万分之一精度 | 1台 |
3 | 分析软件 | 基于Windows 下全中文分析软件 | 1套 |
4 | 微机系统(用户可选配置) | 专用嵌入式工控机 | 1台 |
5 | 冷水机 | GPA-U02(单相) AC220V | 1台 |
6 | 氧氮氢标样 | 中高低含量 | 1套 |
分析仪系统随机备件清单
序号 | 名称 | 规格 | 数量 | 单位 | 备注 |
1 | 铜单级气体压力调节器40L | 盛和型号：YQD-01-G-Φ6 进口螺纹：G5/8 出口连接：Φ6快拧 规格：0.6*25MPa | PCS | 2.00 |
|
2 | 坩埚箱 | 22cm | PCS | 1.00 |
|
3 | 公牛多用带线插座 | 线长3米，功率4KW，双排 | PCS | 1.00 |
|
4 | 组织镊 | 20CM 1*2钩 | PCS | 1.00 |
|
5 | 组织镊 | 16CM 1*2钩 | PCS | 1.00 |
|
6 | 本色连接管 | TRN6/4（康茂胜/外Φ6*4mm/半透明） | 米 | 20.00 |
|
7 | 绿色电线 | BV10MM2 | 米 | 6.00 |
|
8 | 红色电线 | BV10MM2 | 米 | 6.00 |
|
9 | 黄绿电线 | BVR10.0mm2 | 米 | 6.00 |
|
10 | 钢丝管 | Φ15*22 | 米 | 20.00 |
|
11 | 卡箍 | 16-25mm | PCS | 6.00 |
|
12 | 红色O型端子 | RV8-8 | PCS | 6.00 |
|
13 | 石墨坩埚 | JS TC-436/内锅 | PCS | 300.00 |
|
14 | 石墨坩埚 | JS TC-436/外锅 | PCS | 100.00 |
|
15 | 高效CO2吸收剂 | HP-1型 250克 | 瓶 | 1.00 |
|
16 | 高效变色干燥剂 | HE-3型 250克 | 瓶 | 1.00 |
|
17 | 无尘纸 |
| 包 | 1.00 |
|
18 | 坩埚底座 | DA-13 | PCS | 2.00 |
|
19 | 锁紧螺母 | DA-14 0Cr18Ni9 | PCS | 1.00 |
|
20 | 隔离螺钉 | DA-19（聚四氟） | PCS | 3.00 | 聚四氟 |
21 | O型密封圈 | 仪器内密封圈各种型号 | PCS | 1.00 | 密封圈一套 |
22 | 熔断器芯子 | RL1-50A | PCS | 5.00 |
|
23 | 真空硅脂 | YB7501 | 瓶 | 1.00 |
|
24 | 石英棉 | 10g/包（国产） | 克 | 15.00 |
|
25 | 线状氧化铜 | 瑞士SA99060301 | 瓶 | 2.00 |
|
26 | 线状还原铜 | CN04013 | 瓶 | 1.00 |
|
27 | 上电极刷 | 组合件 | 套 | 1.00 |
|
28 | 宝塔刷 | 组合件 | 套 | 1.00 |
|
29 | 静电刷 |
| PCS | 1.00 |
|
30 | 铜丝试管刷 | φ10 | PCS | 1.00 |
|
31 | 铜丝试管刷 | φ3 | PCS | 1.00 |
|
32 | 毛刷 |
| PCS | 1.00 |
|
33 | 大试剂管 | TLY-02-26C 石英 (直管) | PCS | 1.00 |
|
34 | 干燥管 | DA-32 | PCS | 1.00 |
|
35 | 转化炉石英管 | 外18-内15（+-0.05）*长207（+-0.3） | 个 | 1.00 |
|
36 | 熔断器芯子 | 100A-VOLTS | PCS | 2.00 |
|
37 | 钢瓶减压阀警示牌 | 尺寸：10cm*15cm 黄色 | PCS | 2.00 |
|
