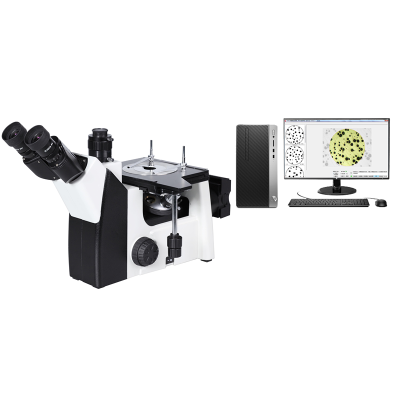

FCM-2000W金相显微镜

  • 商城价:
  • 登录可见价格

累计评价

0

累计销量

0

  • 品  牌:
  • 恒瑞
  • 数  量:
  • - +
    库存:100.000

商品名称:金相显微镜

  • 品牌:恒瑞
  • 型号:FCM-2000W
  • 包装:
  • 产地:南京
  • 单位:
  • 尺寸:含分析软件,摄像装置,电脑,打印机,双头抛光机
  • 重量:0

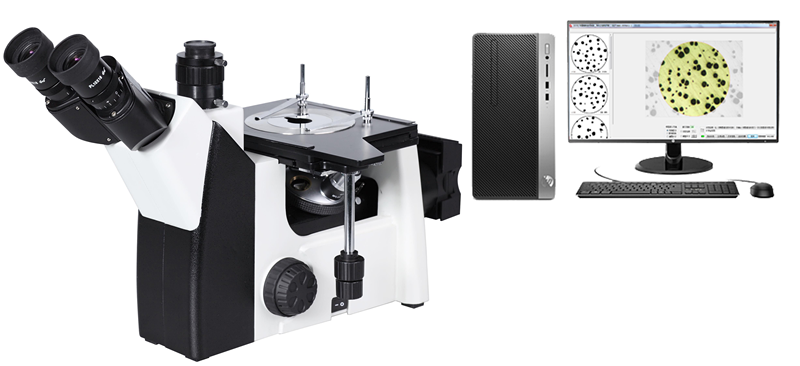

FCM2000W电脑型金相显微镜


FCM2000W电脑型金相显微镜概述


FCM2000W电脑型金相显微镜为三目倒置式金相显微镜,用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定,原材料的检验或材料处理后的金相组织分析,以及对表面喷涂等一些表面现象进行研究工作;是钢铁、有色金属材料、铸件、镀层的金相分析、地质学的岩相分析、以及工业领域对化合物、陶瓷等进行微观研究的有效手段。

cda07a1a00c92b650e093b9247ee9c08.png调焦机构

采用底手位粗微调同轴调焦机构,左右侧均可调节,微调精度高,手动调节简单方便,用户能够轻松得到清晰舒适的图像。粗调行程为38mm,微调精度0.002。

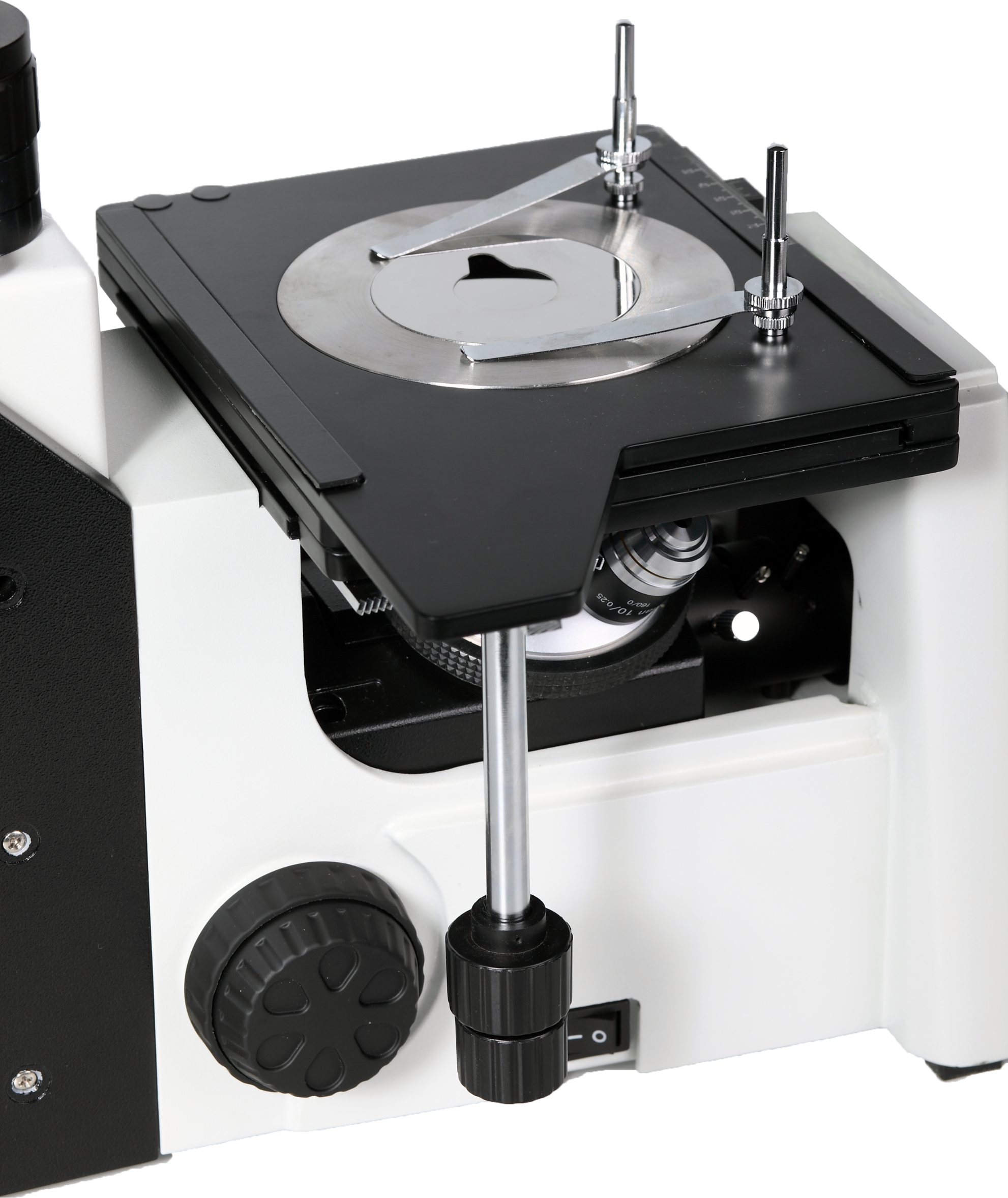

cd0cd0bd80174898b4fcbb67585d4549.png机械移动平台

采用180×155mm的大尺寸平台,右手位设置,符合常规人群操作习惯。用户操作过程中,便于调焦机构与平台移动的操作切换,为用户提供更加高效的工作环境。

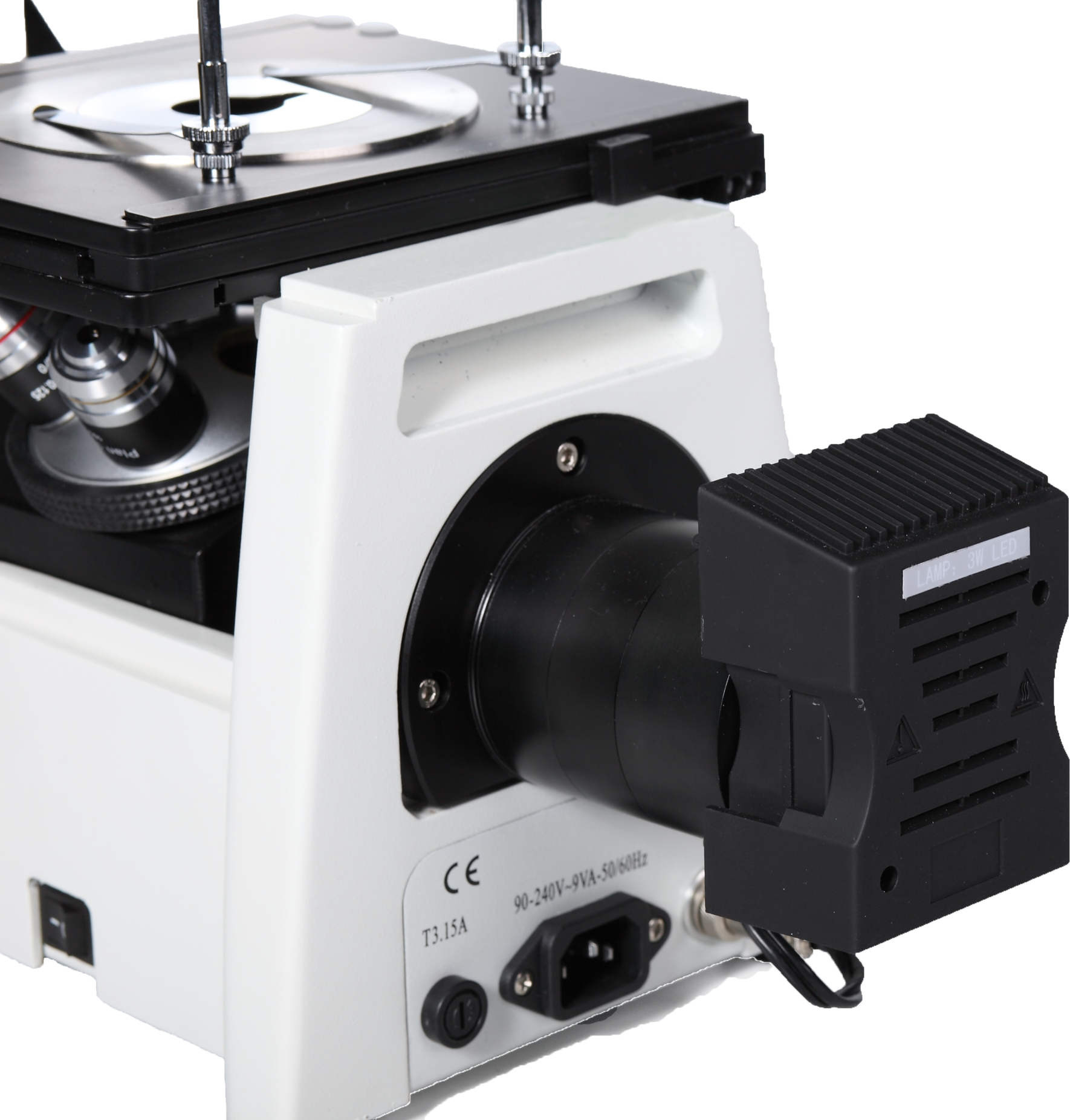

照明系统

425144b778d1800791327ac70179b728.png落射式柯拉照明系统带可变孔径光阑和中心可调视场光阑,采用了自适应宽电压100V-240V,5W高亮度,长寿命LED照明







FCM2000W电脑型金相显微镜配置表

配置

整机型号

部件

规格

FCM2000W

光学系统

有限远色差光学系统

·

观察筒

45°倾斜,三目观察筒,瞳距调节范围:54-75mm,分光比:80:20

·

目镜

高眼点大视野平场目镜PL10X/18mm

·

物镜

(长距平场

消色差物镜)



LMPL5X /0.13     WD15.5mm

·

LMPL10X/0.25     WD8.7mm

·

LMPL20X/0.40     WD8.8mm

·

LMPL50X/0.60   WD5.1mm

·

转换器

内定位四孔转换器

·

调焦机构

低手位粗微调同轴调焦机构,粗动每转行程38 mm;微调精度0.02mm

·

载物台

三层机械移动平台,面积180mmX155mm,右手低手位控制,

行程:75mm×40mm

·

工作台板

金属载物台板(中心孔Φ12mm)

·

落射照明系统

落射式柯拉照明系统,带可变孔径光栏和中心可调视场光栏,自适应宽电压100V-240V,单颗5W 暖色LED灯,光强连续可调

·

滤色片

黄、绿、蓝、磨砂滤色片

·

金相分析系统

FMIA2024正版金相分析软件、510万摄像装置、0.5X适配镜接口、测微尺。

·

电脑

商务机

·




FMIA2024版金相图像分析软件系统

概述:

FMIA2024版金相图像分析软件系统,是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求,提高产品合格率,助力各实验室检验水平的提升,我们搜集各行业专家老师的需求意见,开发本套FMIA2024版金相图像分析软件系统。

软件系统内包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别,满足行业检测要求。

鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。

特性:

软件安装更直观简洁

全新的软件安装、注册、标定引导模式,简单明了,通过默认提示即可完成。

正版软件保证体系

软件安装完成后,首先进行正版软件激活,其次进行电脑硬件ID注册,从而保证客户正版权益。

需求标准可定制

标准检测模块外,可根据客户需求,特殊定制检测模块,如:企业标准、特殊行业标准等。

报告模板可修改

可为不同企业量身定做报告模板。

正版软件可升级

依据国家标准化委员会标准推行时间,进行软件免费升级。

适用电脑系统广

本软件可在Windows 7、Windows10 下安装运行。

最新的金相软件标准:---部分摘选

GB/T 6394-2017晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级)

GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定

GB/T 7216-2009灰铸铁:石墨分布形状、石墨长度、珠光体数量、碳化物数量等

GB/T 9441-2009球墨铸铁:球化率、石墨大小、珠光体数量、碳化物数量等

GB/T 26656-2011蠕墨铸铁:石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等

GB/T 18254-2016高碳铬轴承钢金相检验

GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件

GB/T 1499.2-2018钢筋混凝土用钢第2部分:热轧带肋钢筋

GB/T 1299-2014工模具钢

GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法

GB/T 13925-2010铸造高锰钢:未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别

JB/T 7946-2017铸造铝合金金相

JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件

JB/T 9986-2013工具热处理金相检验

QC/T 262-1999汽车渗碳齿轮金相检验:马氏体针长、碳化物、奥氏体评级、奥氏体含量

QC/T 502-1999汽车感应淬火零件金相检验

QC/T 553-2008汽车发动机铸造铝活塞 金相检验

TB/T2942.2-2018机车车辆用铸钢件 第二部分:金相组织检验图谱。

TB/T 2478-1993弹条金相组织评级图

TB/T 2451-1993铸钢中非金属夹杂物金相检验

TB/T 2944-1999铁道用碳素钢锻件

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征

DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准

ISO 4499-2016硬质合金--显微结构的金相测定

ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程

ASTM E45-2013钢中夹杂物含量的评定方法。

软件系统内包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求;

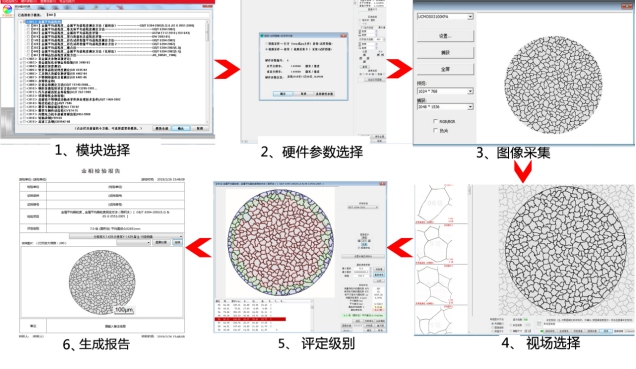

基本功能:

1、评定级别

正确选择材料的执行标准,通过金相显微镜的摄像系统,把试样金相组织图片捕获拍照,进入评定级别界面:

(1)自动评级:在金相标准中有定量标准的(比如计算公式,百分比范围等),软件自动评级,给出金相级别,生成金相检测报告。

(2)比较评级:软件还可以根据样图和图库中的图谱进行对比,人为确定级别。


几何测量


软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度,点到圆心测量等多种测量工具,来满足用户的基本几何测量功能,得到相关测量数据。

(1)数据导出:测量后的数据,可生成专用的图文并茂测量报告,也可直接导入EXCEL。

(2)保存图像:测量后的数据,可以实现与图片的自动融合,直观明了展示测量部位的准确性。

查看图库

软件提供了查看图库功能,为用户提供了最新的国家标准级别图库。

定倍打印

软件提供了定倍打印功能,用户可以根据实际打印倍数要求,实现图片的定倍打印。

图像拼接

对于需要检测更大视场要求的客户,软件中提供了图像拼接功能,来实现更大视场图像拍摄的需求,解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。

专业功能

为客户提供了专业功能定制窗口,可以根据客户的需求定制相关功能模块:如图像的共聚焦、三维光图、图像数据库、图像对比。

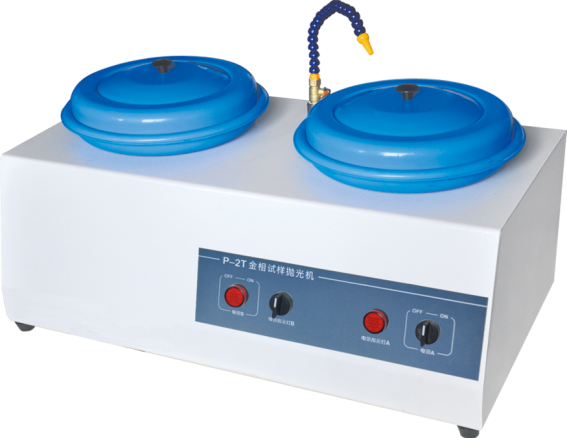

P-2T 型金相试样抛光机


在金相试样制备过程中,试样的抛光是一道主要工序,经过磨光的试样,在抛光机上抛光后,可获得光亮如镜的表面,P-2T型金相试样抛光机是一款经典的抛光设备,它具有传动平稳,噪音小,操作、维修方便等优点,能适合更多种材料的抛光要求,同时具有单盘单控之优势,可两人同时进行工作。该机适用于厂矿企业、大专院校、科研单位的金相试验室。

主要技术规格

抛盘直径:200mm

转速:1400r/min

电源:220V/50Hz

外形尺寸:730*400*340mm

净重:35kg

输入功率:400W
