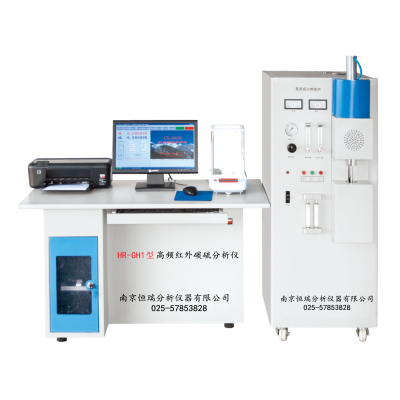

HR-GH1高频红外碳硫分析仪

  • 商城价:
  • 登录可见价格

累计评价

0

累计销量

0

  • 品  牌:
  • 恒瑞
  • 数  量:
  • - +
    库存:100.000

商品名称:高频红外碳硫分析仪

  • 品牌:恒瑞
  • 型号:HR-GH1
  • 包装:
  • 产地:南京
  • 单位:
  • 尺寸:
  • 重量:0

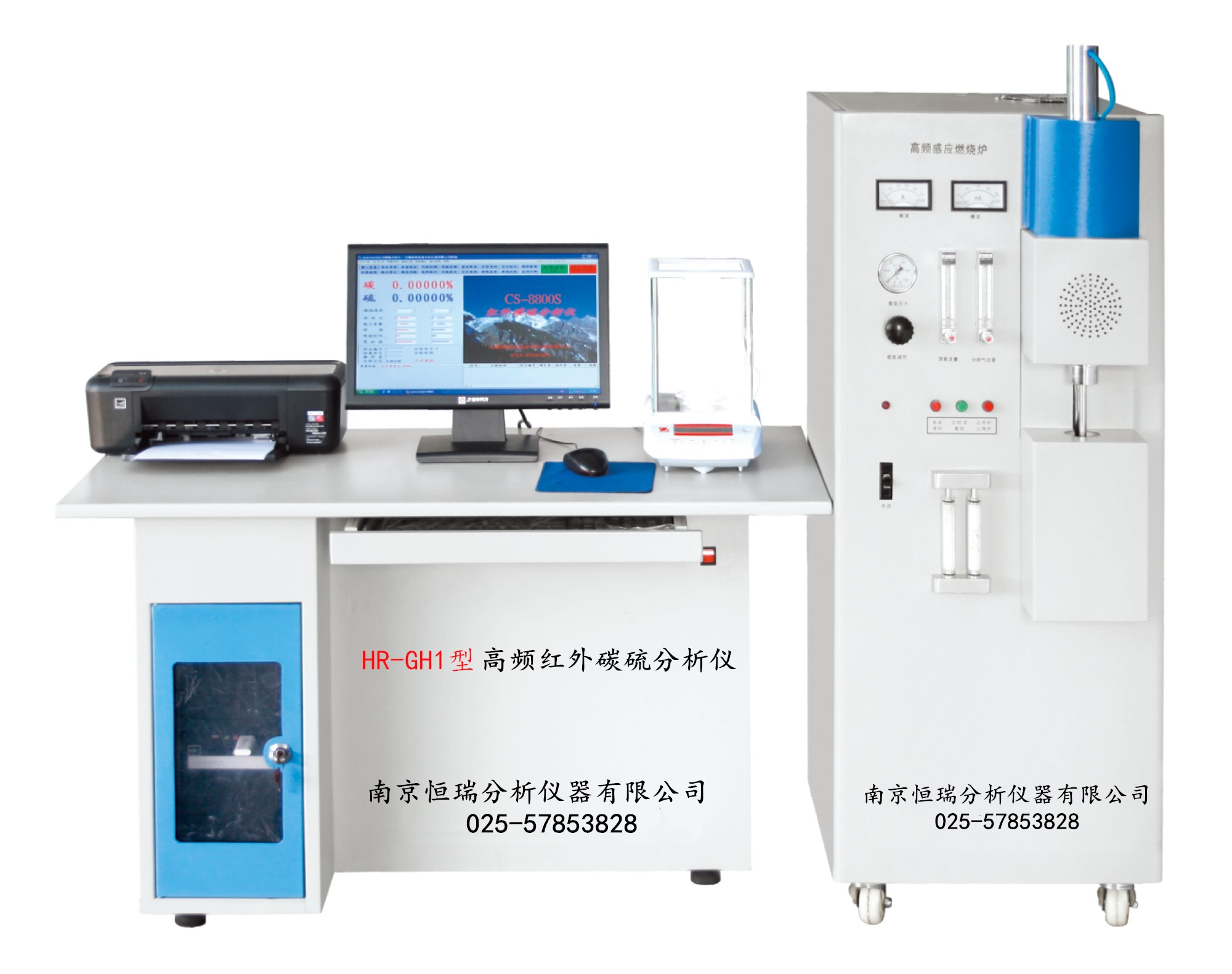

HR-GH1型高频红外碳硫分析仪


1.设备主要技术指标

1.1 测量范围:

可测铸铁、蠕墨铸铁、球铁、生铁、普碳钢、合金钢等铸件中碳硫含量。

碳:0.00001%-99.9999%

硫:0.00001%-99.9999%

1.2仪器分析精度:

碳符合ISO9556标准;RSD≤0.5

硫符合ISO4935标准  RSD≤1.5

1.3 分析时间:25-60秒可调,一般在35秒左右

1.4 最小读数:0.1ppm

1.5 电子天平(FA114)

1.6 工作环境:室内温度:10-30℃;相对湿度:小于90%

1.7 高频炉:设计功率7.5kVA,实际使用功率≥2.7kVA(可不加样品空烧);频率:20MHz   ,排灰系统可减少粉尘对分析结果的影响

1.8 分析池:双碳双硫镀金分析池及高精度热释电红外探测器(可达10-11

1.9 电源:要求接地良好 电压AC220V±5%;频率50Hz±2%

1.10 氧气:纯度≥99.5% 输入压力 0.18MPa±5% 载氧压力 0.08MPa±2%

1.11 动力气:氮气或压缩空气(净化);输入压力 0.25MPa±5%

1.12 气体流量:顶氧流量 1.0-2.0L/min;分析气流量 3.0-4.5L/min

1.13 干燥剂:高效变色干燥剂

1.14 过滤剂:石英棉

2.设备主要特点

红外碳硫分析仪与高频感应燃烧炉配套使用,能快速、准确地测定钢、铁、合金、铸造型芯砂、有色金属、水泥、矿石、焦炭、催化剂及其它材料中碳、硫两元素的质量分数。这套设备引进了国外的先进技术,是集光、机、电、计算机、分析技术等于一体的高新技术产品,具有测量范围宽、抗干扰能力强、功能齐全、操作简便、分析结果准确可靠等特点。

2.1红外检测系统

2.1.1 电路设计:整机采用双CPU上、下位机模块化设计,电子线路高度集成,稳定可靠;同时采用多级隐蔽式隔离电路,彻底解决高频干扰。

2.1.2 电源:一体化线性模块电源,输出稳定,无故障。

2.1.3 光源:特制新型铂金红外线光源,发热持续、光谱特性效率高。

2.1.4 分析池:双碳双硫池镀金分析池及高精度热释电红外探测器(可达10-11)。

2.1.5 电机:航空专用同步电机,热稳定性好,连续使用寿命10万小时。

2.2 高频燃烧系统

2.2.1 高频电路:大功率高频电路设计,采用7.5KVA高频功率管(实际使用功率大于2.7kVA,可不加样品空烧),减轻高频燃烧系统的负载,提高使用寿命。

2.2.2 高频控制电路:自动检测电磁阀、升降气缸及高频工作状况,自动过时、过流报警,保护高频炉在正常状态工作。

2.2.3 气路:高精度电子流量控制器保证气流稳定及进口气路系统(电磁阀、管接头、升降气缸),自动检漏。

2.2.4 固标和气标双校正

2.2.5 除尘系统:炉头加热及自动清扫装置,排灰系统可减少粉尘对分析结果的影响。

2.2.6 采用0.4微米超微孔金属过滤器,确保粉尘与气体的完全分离。

2.2.7 电流/电压/功率/选择方式调节炉温:适合于不同材质的样品。

2.3 随机软件

2.3.1 WINDOWS XP全中文操作界面,操作方便,易于掌握;

2.3.2 程序设计采用Deliph软件编译;

2.3.3 上下位机采用USB2.0接口通讯,大大提高了通讯速度;

2.3.4 红外检测与高频炉采用光纤连接,杜绝了高频干扰;

2.3.5 软件提供多用户管理系统,可由管理员设置不同用户权限;

2.3.6 提供通道管理功能,碳硫通道可自行增加、删除和编辑,无数量限制;

2.3.7 提供样品管理功能,可对样品名称、标识进行编辑,并可增加和删除样品名;

2.3.8 分析结果采用ACCESS数据库方式存储,可存储每次分析碳硫的所有数据及曲线;

2.3.9 分析结果随意查询,可根据时间、操作员、样品名称、标识等多方面查询;

2.3.10 开关诊断功能,可由软件实现检测炉头和气室的密封性;

2.3.11 可由软件实现碳硫工作曲线的生成并进行曲线拟合;

2.3.12 碳硫各一个曲线框,动态显示分析过程中的各项实时数据和碳、硫释放曲线;

2.3.13 分析过程动态数据积分、每秒20次采样,提高了分析的灵敏度和准确度;

2.3.14 打印模式多样化,提供了化验室和检测站两种打印模式,并可自行设计打印格式;

2.3.15 软件功能齐全,提供曲线/数据存储、空白扣除、参数设定、通道选择、数理统计、结果校正、曲线比较等多项功能;

2.3.16 最多四路采样,可在碳、低碳、硫、高硫四个检测池中任意切换;

2.3.17 可由软件实现压力调节及流量控制。

2.3.18 动态数据积分、线性/误差自动校正、可由用户根据情况自主调整工作曲线。

2.3.19 碳硫各八个通道,用户可根据不同材质、含量分别选择不同通道。

2.3.20 动态显示分析过程中的各项实时数据和碳、硫释放曲线。

2.3.21 测量线性范围宽,并可扩展。

红外碳硫分析仪配置

序号

名   称

数量

配      置

1

红外检测系统

1

-双CPU电子线路设计

-线性模块电源

-红外线光源及分析气室

-超高精度红外探测器

-航空调制电机

2

高频燃烧系统

1

-大功率高频电路

-大功率高频真空电子管

-陶瓷真空电容

-自动过时/流报警

-功率调节装置

3

分析气路系统

1

-进口电磁阀

-高精度流量控制器

-炉头加热、自动清扫装置

-专利排灰压紧装置

-气路检漏系统

4

随机软件

1

-WINDOWS全中文操作界面

-红外检测与高频炉采用光

纤连接,杜绝了高频干扰

-上下位机采用USB2.0接口通讯,大大提高了通讯速度

-参数设定、系统诊断

-随机自动结果储存

5

输入输出系统

1

-联想品牌商用微机

-PⅣ2.8/80G/512M/17”液晶

-震旦打印机

-打印模式多样化,提供了化验室和检测站两种打印模式,并可自行设计打印格式

-万分之一电子天平
