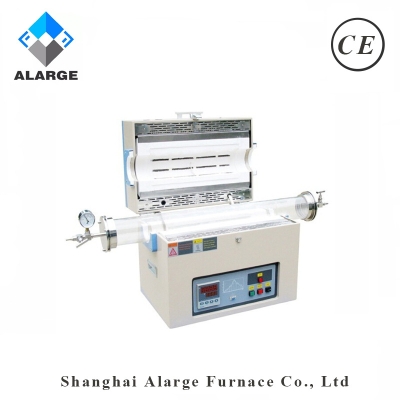

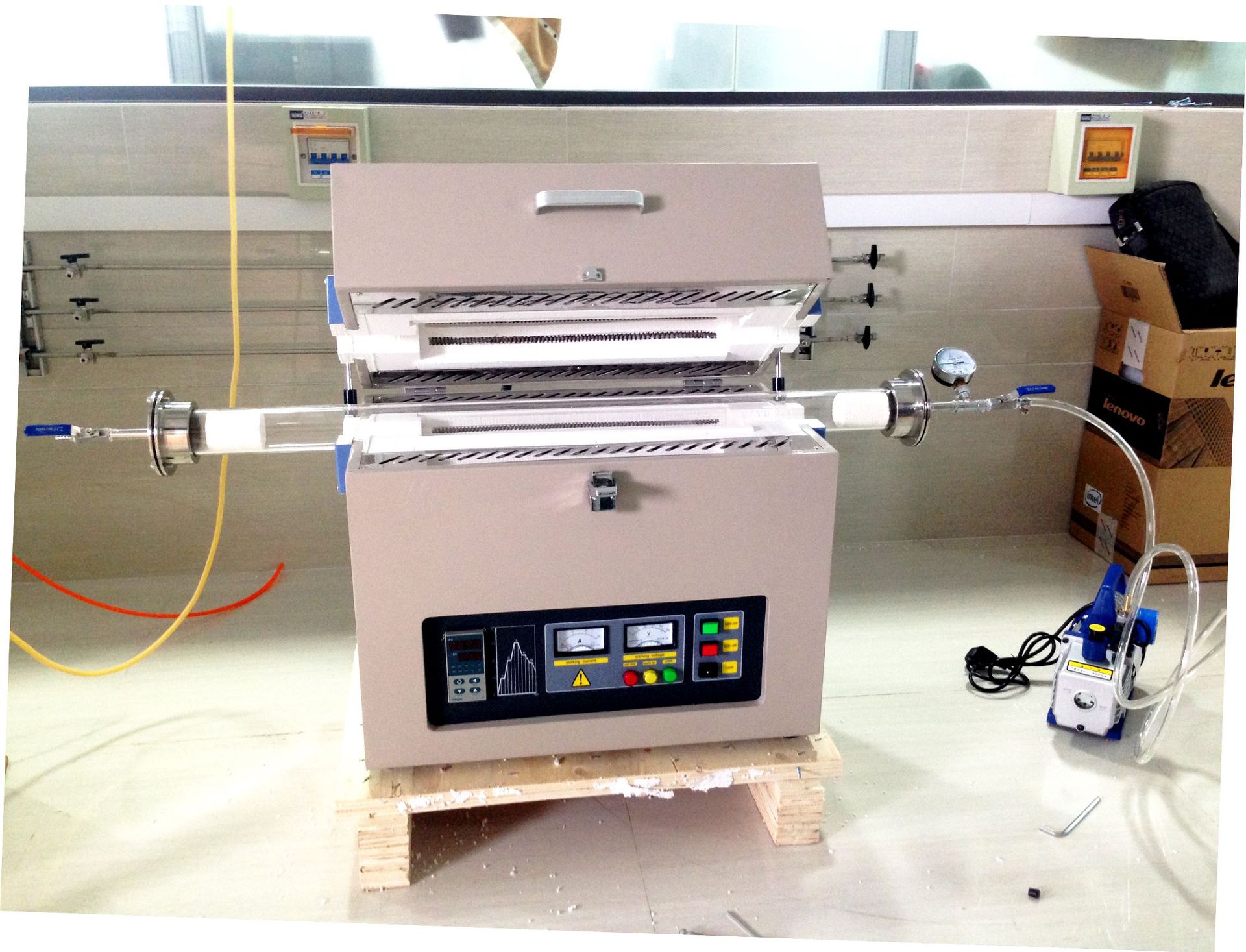

真空气氛管式炉 实验管式退火炉 管式电阻炉
一、产品简介
VTF系列高温真空气氛管式炉采用高纯石英或高纯氧化铝管作为炉管，工作温度区间800℃至1700℃。该系列设备的控制系统具有安全可靠、操作简单、控制精度高，保温效果好，炉膛温度均匀性高，可通气氛、抽真空等特点。广泛应用于高等院校、科研院所、工矿企业等实验和小批量生产。
二、产品规格参数：
产品规格Product series | QSH-VTF-1200T | QSH-VTF-1400T | QSH-VTF-1700T |
最高温度Max temperature | 1200℃ | 1400℃ | 1700℃ |
工作温度 Working temperature | ≤1100℃ | ≤1300℃ | 1600℃ |
升温速率 Heating rate | 0-20℃/min |
控温精Temperature accuracy | ± 1℃ |
控温方式 Temperature control | 51段可编程智能自动控制 51segments programmable and PID auto control |
最大真空度 Max vacuum | -0.01Mpa |
炉膛材料Furnace chamber | 氧化铝陶瓷纤维板 Ceramic fiber |
炉壳结构Furnace structure | 双层风冷结构Double shell with fan cooling |
热电偶 Thermocouple | K型/ K type | S型/ S type | B型/ B type |
加热元件 Heating elements | 电阻丝Fe-Cr-Al-Mo wire | 硅碳棒 Sic heater | 硅钼棒 MoSi2 heater |
电压Voltage | 220V/380V 50Hz/60Hz |
说明：
1、本产品的规格参数仅供参考，以具体产品实际参数为准，请与销售及咨询客服人员。
2、产品图片及外观尺寸在不断研发更新中、如有更改恕不另行通知。
3、除标准产品外、我公司可根据客户要求，进行设计生产，具体与销售人员联系。

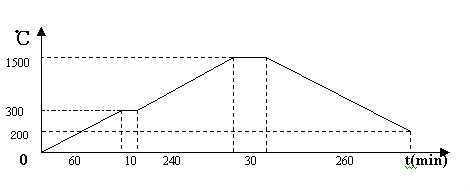

三、温控程序升温曲线示意图（六段为例）：
四、高温真空气氛管式炉库存及常用规格
常用型号 | QSH-VTF-1200T | QSH-VTF-1400T | QSH-VTF-1700T |
炉管尺寸 | Φ40×300mm Φ40×450mm Φ60×300mm 60×450mm Φ80×300mm Φ80×450mm Φ100×300mm Φ100×450mm Φ120×300mm Φ120×450mm |
五、加热元件
工作温度 | 产品图片 | 加热元件 | 特点 |
≤1200℃ |

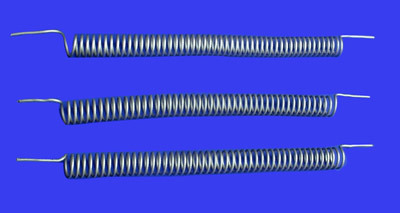

| 电阻丝 | 与普通铁铬铝电阻丝相比，温度更高、更耐用 |
≤1400℃ |  | 硅碳棒 | 使用温度高、耐腐蚀、寿命长、变形小、安装维修方便。 |

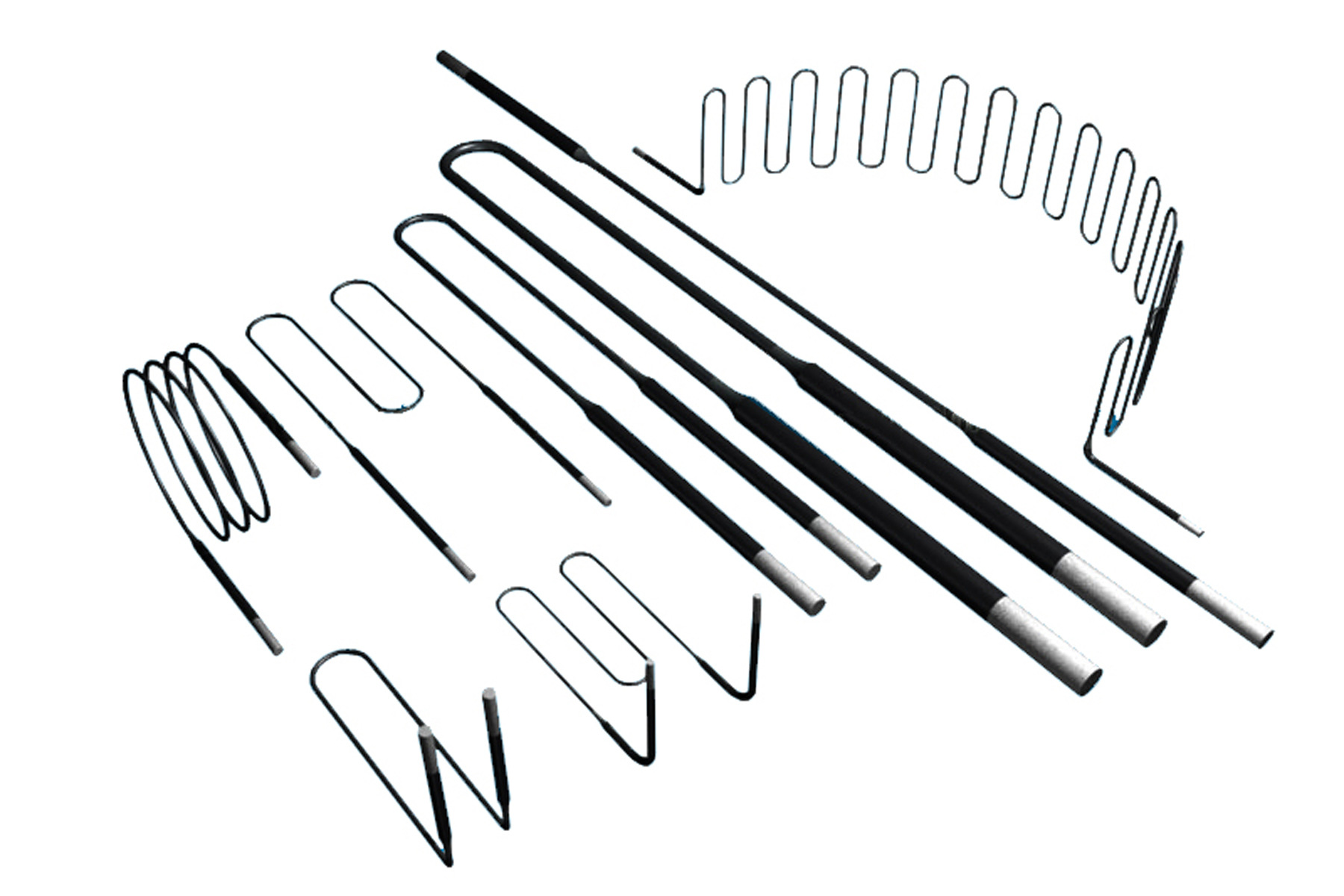

≤1600℃ |  | 硅钼棒 | 适合超高温加热使用、寿命长、发热量高、价格经济 |
六、温控及配电系统
控制面板为触摸屏（需要时安装），可以储存50条烧结工艺曲线，每条曲线可50段编程，并可以自由命名，,并在主面板上显示出来。升降温曲线实时记录并存储在触摸屏内，方便后期查询。
触摸屏的人机界面非常友好，编程非常直观，简单易学。
多重保护功能：超温报警并断电；断偶报警并断电；断棒报警；温度偏差报警；可控硅短路报警；程序结束报警并断电。
七、交货期及运输
通常规格合同签订后10日左右可发货、特殊规格需定制的交货期为30天，急用可另行协商。
包装及运输费用承担：供方调试好以后，木箱包装，运费供方承担。运输过程中出现问题，由供方承担。
八、常见故障及故障排除
故障现象 | 故障原因 | 排除方法 |
打开控制电源开关Lock 无电源指示 | 控制线路FU1 4A保险丝断 | 检查有无短路排除后更换保险丝 |
绿色Power指示灯灭，红色Open circuit指示灯亮。 | 主电路FU2 32A保险丝断 | 检查有无短路排除后更换保险丝 |
电压最大，无电流。 | 硅钼棒断裂 | 更换加热元件 |
仪表SV交替显示OraL | 热电偶断路 | 更换热电偶 |
仪表SV交替显示HIAL | 炉体超过上限温度1700℃仪表起保护 | 温度降至安全温度后仪表自动恢复正常（检查超温原因） |
电源及硅钼棒都正常，但炉体不 能升温 | 控制线路损坏 | 通知专业维修人员。 |
九、保修期和售后服务
服务内容：
◇设备保修期：验收合格后12个月内。在保修期内设备因质量缺陷出现故障，我方提供免费服务。
◇免费提供技术指导安装及设备调试服务。
◇终身优惠价提供易损部件及相关耗材，并协助用户进行设备维护及配件更换。
◇可为用户提供相关设备在不同场合下的使用方法及技术指导工作。
服务保障体系：
公司专设售后服务中心，开通24小时报修电话，接到报修电话，维修人员将在1～2工作日内赶往现场。一般故障48小时内解决，重大故障3日内解决。
◇服务中心专人专线负责解答用户在设备使用过程中的种种问题。
